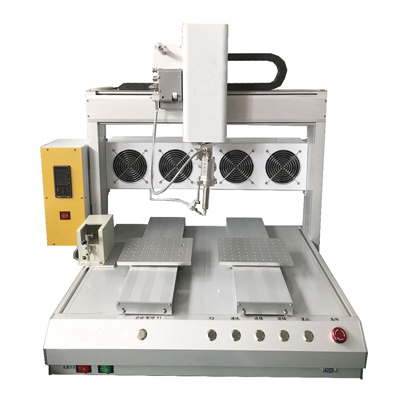

ZY-5331焊錫機
產品類別：自動焊錫機
產品詳情
自動焊錫機器人適用于汽車電子、數碼電子、電聲、LCD、線路板PCB等生產行業、連接器、RJ/網絡變壓器、排線、FPCB拉焊、COF拉焊、電腦主板、CABLE、喇叭和馬達、高頻頭、光電產品、USB接頭、TYPE-C、電子煙行業咪頭、MIC線和PCB線路板等高質量焊接。
產品概述：
ZY-5331四軸雙Y帶旋轉自動焊錫機實現了360度無死角焊接，又節約了替換夾具的時間，避免了機器等人的狀況出現，進一步提高了焊接能力和產品效率。
產品特點：
1、靈活多樣的焊錫方式，具有點焊、拖焊（拉焊）等功能，并也內置打螺絲、點膠及搬運程式。
2、設備可存儲99個操作程序，同一機器可對不同99款產品進行焊錫加工。
3、設備機械手臂均為鋁型材開模鑄造，不變形、不生銹、運行穩固。
4、設備編寫工作程序可進行點到點、塊到塊的復制，縮短程序編寫時間。
5、設備具有自動清洗功能，一定程度上穩定了焊錫加工質量與延長烙鐵咀使用壽命。
6、多軸聯動機械手，全部采用精密步進馬達驅動及先進運動控制算法，有效提升運動定位精度和重復精度。
產品優勢：
1、保證產品焊接的均一性，提高焊接質量。當使用自動化焊接技術時，其焊接過程中的關鍵參數都是固定的，只需要人工輔助參與，可以降低對工人操作的技術要求，減少了人為因素對產品焊接質量的干擾。而手工焊接過程中，其焊接速度、送錫量、焊接時間等受人為因素影響較大,焊接質量取決于工人操作經驗。
1、保證產品焊接的均一性，提高焊接質量。當使用自動化焊接技術時，其焊接過程中的關鍵參數都是固定的，只需要人工輔助參與，可以降低對工人操作的技術要求，減少了人為因素對產品焊接質量的干擾。而手工焊接過程中，其焊接速度、送錫量、焊接時間等受人為因素影響較大,焊接質量取決于工人操作經驗。
2、改善工人勞動條件。采用自動焊接技術，工人只需輔助參與生產，避免接觸焊接弧光和煙霧 。
3、提高產品的生產率。隨著自動焊接技術和先進焊接工藝的發展，采用自動焊錫機取代手工焊接，可顯著提高生產效率。
4、生產管理可控性高。自動焊錫機的自動化生產節拍是固定的，產品周期明確。
5、降低企業成本。自動焊錫機的廣泛應用及其柔性化設計，可以實現批量生產和節約設備投資。
機臺尺寸和各軸有效行程可以根據產品進行定制
機臺尺寸和各軸有效行程可以根據產品進行定制
| 行程 | X | 300mm | 500mm | 600mm | 800mm |
| Y1 | 300mm | 300mm | 400mm | 600mm | |
| Y2 | 000mm | 300mm | 400mm | 600mm | |
| Z | 100mm | 100mm | 100mm | 100mm | |
| 速度 | X | 5-800mm/sec | |||
| Y1 | |||||
| Y2 | |||||
| Z | |||||
| 重復精度 | X | ±0.02mm | |||
| Y1 | |||||
| Y2 | |||||
| Z | |||||
| 負載 | 工作負載 | 5kg | |||
| 工具負載 | 3kg | ||||
| 電機 | 形式/功率 | 歩進2PH【56】 | |||
| 驅動 | 研控（CH） | ||||
| 電源 | 220V/50Hz | ||||
| 額定功率 | Max.700W | ||||
| 驅動功率 | 電壓 | 24VDC | |||
| 電流 | Max.3.5A/Axis | ||||
| 編程方式 | 直入/示教 | ||||
| 運動方式 | PTP、Line、Acr | ||||
| 程序容量 | 點位文件 | ≤99 | |||
| 點位 | ≤999 | ||||
| 通訊方式 | RS-232 | ||||
| I/O輸出 | 8 in 16 out | ||||
| 溫控類型 | 0-500度【200W】 | ||||
| 供絲方式 | 0.5-1.2mm【單送絲】 | ||||
| 儲存擴展 |
支持閃存 |
||||
焊接樣品實例：
??
??
??
?
?
?
??
